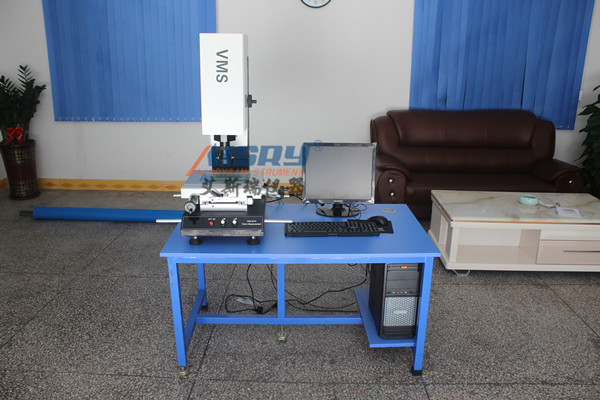

手動影像測量?jī)x出現影像模糊且有白色條紋的問題，通常與光學系統、光源、硬件連接或軟件設置相關。以下是系統化的排查與解決方案：
一、光學系統問題及解決
1. 鏡頭污染或損壞
現象：鏡頭表面有灰塵、指紋或劃痕，導致成像模糊。
解決：
使用專用鏡頭清潔紙和無塵布清潔鏡頭。
若鏡頭有劃痕或內部霉斑，需聯系廠家更換。
2. 鏡頭對焦不準確
現象：工件邊緣模糊，無法清晰成像。
解決：
手動調整鏡頭焦距，確保工件在zui佳對焦位置。
使用自動對焦功能（若設備支持），確保對焦精度。
3. 鏡頭倍率不匹配
現象：高倍率下視野過小或圖像失真。
解決：
根據工件尺寸選擇合適倍率的鏡頭（如測量微小特征時使用高倍鏡頭）。
避免在低倍鏡頭下強行放大圖像，導致模糊。
二、光源問題及解決
1. 光源亮度不足或不穩定
現象：圖像整體偏暗，白色條紋可能是光源閃爍或反射不均導致。
解決：
調整光源亮度，確保工件表面光照均勻。
檢查光源供電是否穩定，必要時更換光源模塊。
2. 光源角度不當
現象：工件表面出現反光或陰影，導致白色條紋。
解決：
調整光源角度，避免直接照射工件表面。
使用環形光源或同軸光源，減少反射干擾。
3. 光源老化或損壞
現象：光源顏色偏黃或亮度不均。
解決：
更換LED光源或鹵素?zé)簦ǜ鶕?jù)設備型號選擇）。
定期檢查光源壽命，避免使用過期光源。
三、硬件連接問題及解決
1. 影像線松動或損壞
現象：圖像閃爍、條紋或全無信號。
解決：
檢查影像線（如USB、HDMI、Camera Link）是否插緊。
更換影像線，排除線纜老化或損壞問題。
2. 視頻捕捉卡故障
現象：圖像出現條紋、噪點或無法采集。
解決：
重新安裝視頻捕捉卡驅動程序。
更換視頻捕捉卡，測試是否為硬件故障。
3. CCD傳感器故障
現象：圖像出現固定條紋、噪點或全黑屏。
解決：
聯系廠家檢測CCD傳感器，必要時更換。
避免CCD長時間暴露在強光下，防止損壞。
四、軟件設置問題及解決
1. 曝光時間設置不當
現象：圖像過亮或過暗，出現白色條紋。
解決：
調整軟件中的曝光時間，確保工件表面亮度適中。
使用自動曝光功能（若支持），優化成像作用。
2. 增益設置過高
現象：圖像噪點增多，出現白色條紋。
解決：
降增益值，減少噪聲干擾。
平衡增益與曝光時間，確保圖像清晰。
3. 圖像處理算法問題
現象：軟件處理后的圖像出現條紋或模糊。
解決：
更新測量軟件至新版本，修已知BUG。
調整圖像處理參數（如銳化、去噪），優化顯示作用。
五、其他可能原因及解決
1. 工件表面問題
現象：工件表面反光、劃痕或污染導致成像異常。
解決：
清潔工件表面，去除油污或劃痕。
使用消光漆或啞光處理，減少反光干擾。
2. 環境干擾
現象：電磁干擾或振動導致圖像不穩定。
解決：
將測量?jī)x遠離強電磁源（如電機、高頻設備）。
使用防震臺或減震墊，減少振動影響。
3. 設備老化
現象：長期使用后設備性能下降。
解決：
定期校準設備，確保光學系統和軟件參數準確。
聯系廠家進行多方面維護或升級。
六、排查流程總結
從簡單到復雜：
先檢查光源、對焦和清潔問題，再排查硬件連接和軟件設置。
逐步替換法：
更換影像線、光源或CCD模塊，定位故障點。
記錄與分析：
記錄每次調整后的作用，分析問題根源。
七、預防措施
定期維護：
每月清潔鏡頭和光源，檢查硬件連接。
標準化操作：
制定測量操作規范，避免人為誤操作。
備份與更新：
定期備份軟件參數，更新驅動程序和固件。
通過以上步驟，可系統化解決手動影像測量?jī)x影像模糊和白色條紋問題。若問題仍無法解決，建議聯系設備廠家或技術維修人員進行深度檢測。
