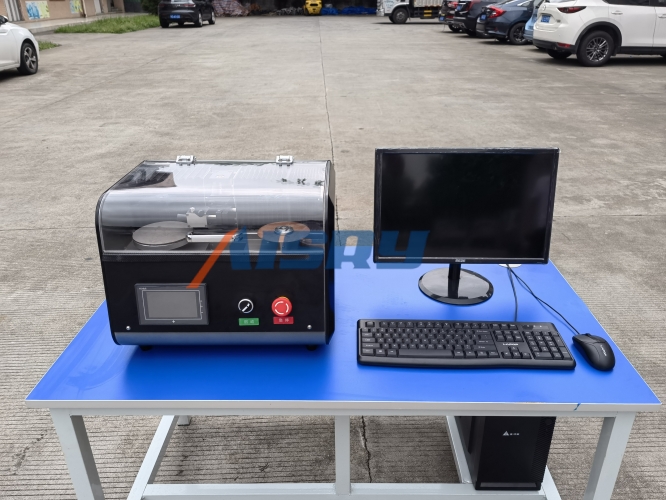

全自動端子截面分析儀主要由哪些模塊組成

全自動端子截面分析儀通過模塊化設計實現端子截面制備與質量分析的全自動化流程，其核心模塊通常包括機械加工模塊、圖像采集模塊、智能分析模塊、安全防護模塊以及輔助功能模塊。以下是各模塊的詳細組成與功能說明：

一、機械加工模塊：截面制備的核心執行單元
1、切割單元
高精度切割機：采用金剛石切割片（厚度≤0.5mm），支持0.01mm級精密切割，適用于極細導線（如AWG30，直徑0.05mm）端子的無損制備。
驅動系統：配備3000rpm高速電機與閉環控制系統，確保切割速度穩定，避免因溫度升高導致金屬變形。
冷卻系統：通過水冷或風冷裝置控溫，防止切割過程中端子材料熱損傷。
2、研磨與拋光單元
旋轉研磨臺：搭載可調速電機（1500rpm），配合專用分析液（如無du環保型腐蝕劑）進行拋光，除切割痕跡，確保截面平整度誤差≤0.01mm。
推送機構：通過日本米思米滾珠絲桿傳動，實現研磨臺與端子夾具的精準位移（精度±0.01mm），避免人工轉移導致的二次損傷。
多級研磨盤：支持粗磨、精磨、拋光三級流程，適應不同材料（銅/鋁）和尺寸的端子需求。
3、腐蝕清洗單元
液體噴淋系統：采用5秒快速清洗技術，通過高壓噴嘴將分析液均勻覆蓋端子表面，去除氧化層和殘留雜質。
廢液回收裝置：封閉式設計防止腐蝕液泄漏，同時配備過濾系統實現廢液循環利用，降環保成本。

二、圖像采集模塊：高清成像與數據記錄
1、顯微成像系統
光學顯微鏡：支持20-500倍可調放大倍率，配備全白可調LED冷光源，避免熱輻射對端子材料的影響。
工業相機：采用500萬像素CMOS傳感器，支持高動態范圍（HDR）成像，清晰呈現0.01mm級線芯結構。
自動對焦機構：通過激光測距或圖像對比算法實現快速精準對焦，確保每次成像清晰度一致。
2、照明與調焦系統
環形光源：提供均勻無陰影的照明環境，增強端子截面邊緣對比度。
電動調焦臺：支持Z軸方向微調（步進精度0.1μm），適應不同厚度端子的成像需求。

三、智能分析模塊：數據計算與標準比對
1、分析軟件
參數測量功能：自動計算壓接高度（C/H）、壓接寬度（C/W）、填充率、壓縮比等關鍵指標，測量精度達1-2μm。
缺陷識別算法：基于深度學習模型，可檢測裂紋、氣孔、壓接偏移等0.01mm級缺陷，檢出率≥99.5%。
標準數據庫：內置USCAR-21、QC/T 29106-2004、GB/T 18290.1-2015等國際標準，支持一鍵生成合規性報告。
2、數據管理與輸出
云端存儲：檢測數據實時上傳至企業服務器或云端平臺，支持多終端訪問與歷史追溯。
報告生成：自動導出Excel格式檢測報告，包含圖像、參數、標準比對結果及操作人員信息，滿足IATF 16949質量管理體系要求。

四、安全防護模塊：操作安全與設備保護
1、機械安全裝置
安全罩：封閉式切割艙與研磨艙設計，防止金屬碎屑飛濺傷人。
接近開關：當操作人員手部靠近切割區域時，設備自動停機并報警，安全距離≥200mm。
緊急停止按鈕：紅色蘑菇頭設計，按下后立即切斷設備電源，確保突發情況下快速響應。
2、電氣安全設計
接地保護：設備外殼與電源線采用雙重接地，防止漏電風險。
過載保護：電機驅動系統配備電流監測模塊，超負荷運行時自動降速或停機。
絕緣處理：關鍵電氣元件采用IP65防護等級，適應潮濕或粉塵環境。

五、輔助功能模塊：提操作便捷性
1、夾具系統
快速更換夾具：支持多規格端子（0.05-107mm2）的快速裝夾，更換時間≤1分鐘。
自適應定位：通過彈簧壓力機構自動調整夾緊力度，避免端子變形或松動。
2、人機交互界面
觸摸屏控制：10英寸工業級觸摸屏，支持中英文界面切換與學習模式（看圖操作）。
程序預設功能：可存儲100組以上檢測參數，一鍵調用適應不同產品需求。
3、環境適應設計
防震臺：配備大理石基座或氣浮減震裝置，除外部振動對成像精度的影響。
溫濕度控制：內置空調模塊，確保設備在-10℃至40℃環境下穩定運行。

全自動端子截面分析儀通過上述模塊的協同工作，實現了從端子固定→切割→研磨→清洗→成像→分析→報告輸出的全流程自動化，其優勢包括：
1、精度上提：微米級控制確保檢測數據可靠性；
2、效率優化：單樣本處理時間縮短至3-5分鐘；
3、安全保障：封閉式設計與電氣保護降操作風險；
4、合規支持：內置標準數據庫與數據追溯功能滿足行業認證需求。
這一設計使得設備成為汽車電子、航空航天、消費電子等領域端子質量控制的關鍵工具，替代傳統人工或半自動檢測方式成為行業必然趨勢。
